Как сделать обогреватель из пластиковой бутылки
Зимой в квартире бывает холодно, а масляный обогреватель сушит воздух так, что трескается кожа. Есть альтернатива — парокапельный обогреватель. Он греет за счёт паров воды, не сжигает кислород и работает тихо. И да, его можно сделать своими руками из пластиковой бутылки, двух болтов и старого кабеля. Я собрал такой за вечер — делюсь инструкцией.

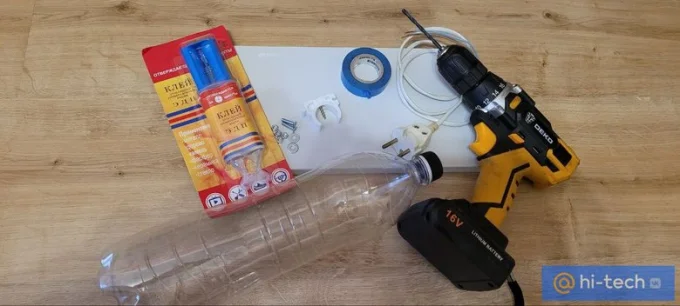

Что нам понадобится
- Пустая пластиковая бутылка 1.5 л (лучше с толстыми стенками, из-под газировки).
- 2 болта М4 длиной 14 мм, 4 гайки, 4 шайбы.
- Кабель с вилкой для подключения к сети (любой, от старой лампы или утюга).
- Изолента или термоусадка.
- Эпоксидный клей (если нет — силиконовые прокладки из трубки).
- Дрель со сверлом 4 мм, клипса для крепления к стене (3/4 дюйма).
Пошаговая сборка
1. Делаем греющий патрон в крышке

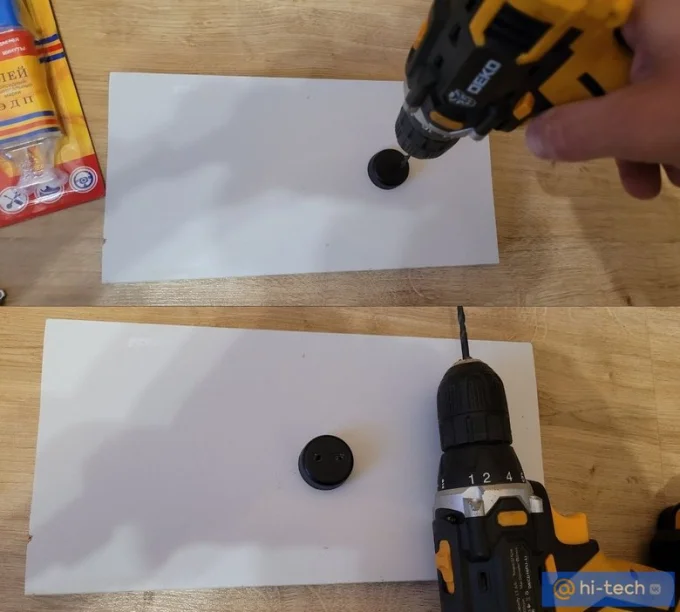

Сверлите в крышке от бутылки два отверстия диаметром 4 мм на расстоянии 1 см друг от друга. Вставляете болты с внутренней стороны крышки (шляпками внутрь), фиксируете гайками снаружи.

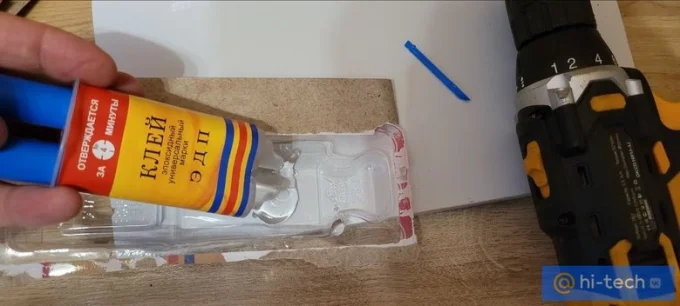

Смазываем внутреннюю сторону крышки эпоксидным клеем (не заливая шляпки болтов — они должны быть открыты для контакта с водой). Эпоксидка — диэлектрик, так что если зальёте контакты, тока не будет. Ждём 15-20 минут до схватывания.
2. Крепим проводку

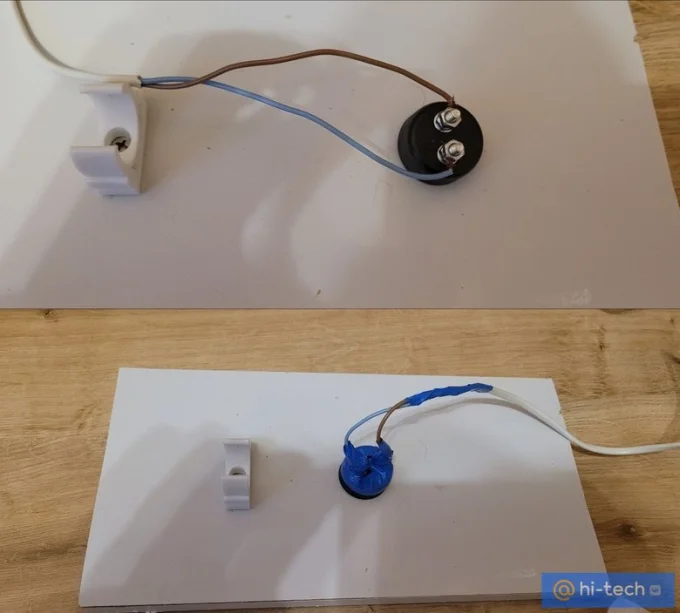

Прикручиваете провода к болтам снаружи (гайками и шайбами). Полярность не важна — переменный ток 220 В. Тщательно изолируйте соединения изолентой или термоусадкой, чтобы ничего не замкнуло.
3. Заливаем воду и собираем

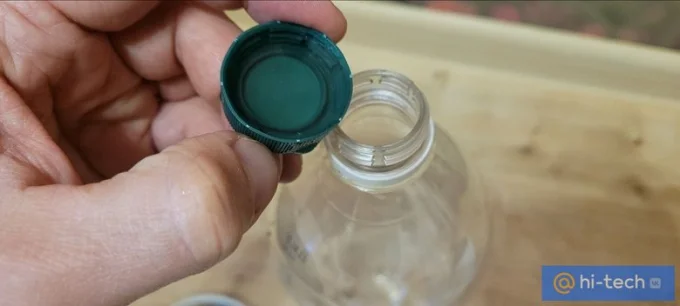

Наливаем в бутылку примерно 30-50 мл воды (достаточно одной крышки от бутылки — 15-20 мл). Не лейте много — при кипении давление вырастет, бутылка раздуется, но если перелить — может лопнуть.
Перед тем как закрутить крышку, слегка сомните бутылку — при включении давление выправит её, и не будет хлопать.

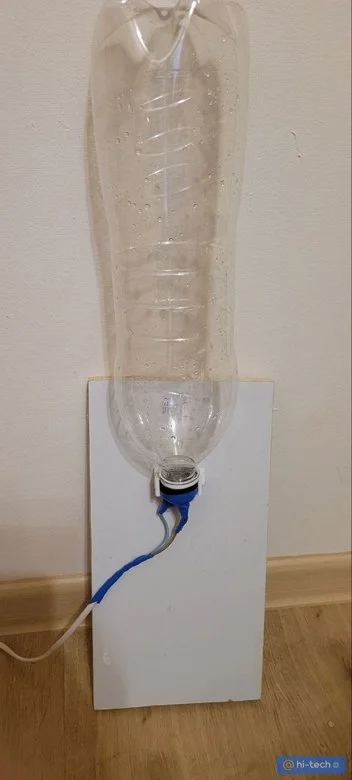

4. Крепление и запуск

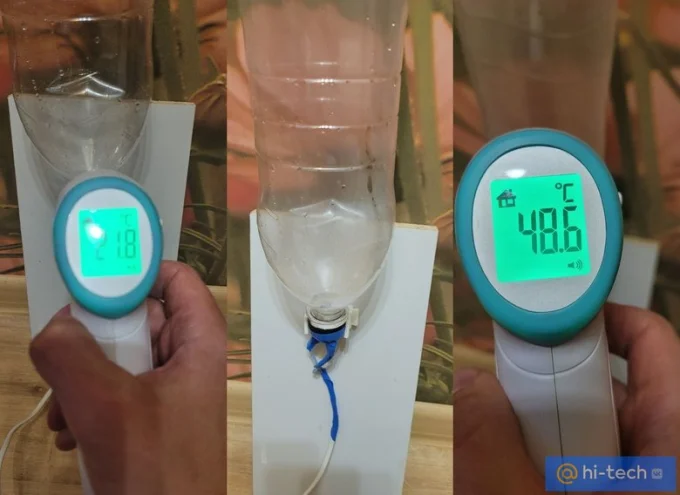

Крепите клипсу на стену, вставляете бутылку. Включаете в розетку. Через 2-3 минуты бутылка начнёт нагреваться, через 10-15 минут станет горячей (около 70°C).
Как это работает (физика для чайников)
Ток проходит через болты и нагревает воду в патроне. Вода закипает, превращается в пар, пар поднимается и конденсируется на холодных стенках бутылки, отдавая тепло. Конденсат стекает обратно в патрон — цикл повторяется. Система герметична, вода не улетучивается. Давление внутри бутылки автоматически регулирует кипение: когда становится слишком жарко, кипение прекращается, температура стабилизируется на 60-70°C.
Плюсы: не сушит воздух (в отличие от тепловентиляторов и масляных), не шумит, не требует долива воды. Минусы: низкая мощность (около 50-100 Вт — для обогрева одной бутылкой можно только небольшой шкаф или ноги под столом). Для обогрева комнаты нужно соединить 5-10 бутылок параллельно (каждую со своим патроном).
Важное предупреждение: Электричество + вода + самоделка = опасность. Не оставляйте работающий обогреватель без присмотра. Используйте УЗО в щитке. Не включайте, если бутылка треснула или подтекает. Делаете на свой страх и риск.
Но если соблюдать меры предосторожности, получится отличный локальный обогреватель для гаража, мастерской или дачи. И очень бюджетный (все детали — рублей на 200).
